| C-Band Linear | C-Band Circular | Ku-Band Linear |

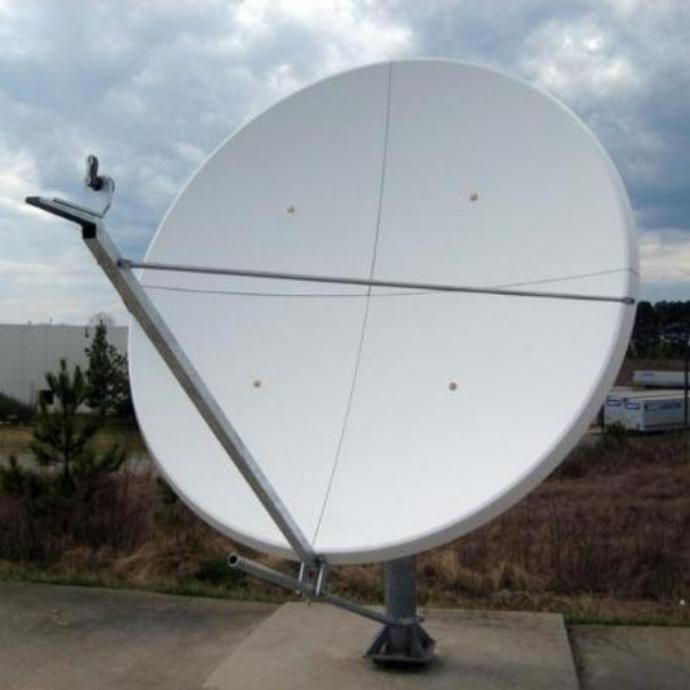

Antenna Size
| 2.4 m (96 in.)
| 2.4 m (96 in.)
| 2.4 m (96 in.)
|
Operating Frequency (GHz)
Receive (Rx)
Transmit (Tx)
|
3.625 - 4.20 GHz
5.85 - 6.425 GHz
|
3.625 - 4.20 GHz
5.85 - 6.425 GHz
|
10.70 - 12.75 GHz
13.75 - 14.50 GHz
|
Antenna Gain at Midband, dBi ( +/- .2dB)
Receive (Rx)
Transmit (Tx)
|
38.20 dBi
42.20 dBi
|
38.20 dBi
42.20 dBi
|
47.40 dBi
49.20 dBi
|
VSWR | 1.3:1 Max | 1.3:1 Max | Rx: 1.5:1 Max, Tx:1.3:1 Max |
Pattern Beamwidth (in degrees at midband)
-3 dB -15 dB |
Rx: 2.20° Tx: 1.40°
Rx: 4.90° Tx: 3.10° |
Rx: 2.20° Tx: 1.40°
Rx: 4.90° Tx: 3.10° |
Rx: 0.70° Tx: 0.60°
Rx: 1.60° Tx: 1.40° |
Antenna Noise Temperature
10° Elevation
20° Elevation
30° Elevation
40° Elevation
|
52 K
46 K
45 K
44 K |
57 K
49 K
45 K
45 K
|
56 K
51 K
48 K
41 K
|
Sidelobe Envelope, Co-Pol (dBi)
100λ/D θ 20°
20° <θ 26.3°
26.3° <θ 48°
θ > 48°
|
29 - 25 LogdBiθ
-3.5 dBi
32 - 25 Log dBiθ
-10 dBi (averaged)
|
29 - 25 LogdBiθ
-3.5 dBi
32 - 25 Log dBiθ
-10 dBi (averaged)
|
29 - 25 LogdBiθ
-3.5 dBi
32 - 25 Log dBiθ
-10 dBi (averaged)
|
Cross-Pol Isolation (Linear) on Axis
Receive (Rx)
Transmit (Tx) |
> 30 dB
> 30 dB |
N/A
N/A |
> 30 dB
> 30 dB |
Axial Ration (Circular)
Receive (Rx)
Transmit (Tx)
|
N/A
N/A
|
1.4 VAR (2.95 dB)
1.3 VAR (2.28 dB) |
N/A
N/A
|
Feed Interface
Receive (Rx)
Transmit (Tx) |
CPR 229F
CPR 137 or Type N |
CPR 229F
CPR 137 or Type N |
1WR 75 or Direct Radio Mounting |
Maximum Radio Weight (Optional Feed Stabilizer available for higher radio weight)
| 20 lbs. (9 kg.) | 20 lbs. (9 kg.) | 12 lbs. (5.5 kg.) |
